Voici comment réaliser ses propres tringles d'ailerons par exemple.
Celles ci ne sont pas réglables en longueur mais prennent une place minimale (idéal donc pour des commandes intégrées).
Le matériel se résume à un bout de corde à piano de 1,5 mm (longueur de la tringle), un bout de CAP de 0,8 mm de 3 ou 4 cm de long environ et un tube laiton de 2 mm de diamètre intérieur et 5 mm de long environ.
"Couder" l'extrémité de la CAP de 1,5 mm à angle droit (90°), l'enfiler dans le tube laiton puis pincer le tube afin de pouvoir aussi y passer la CAP de 0,8 mm.
Cintrer l'extrémité de la CAP de 0,8 mm en forme de "boucle" puis l'enfiler dans le tube laiton.
Enfiler le "coude" dans la "boucle" et souder le tube et les CAP à 2 cm environ de cette tête.
Voici l'exemple d'une tringle à 2 têtes réalisée avec cette méthode.

Faites vous même vos tringleries! P1150810
L'image est de mauvaise qualité mais elle donne tout de même un aperçu...

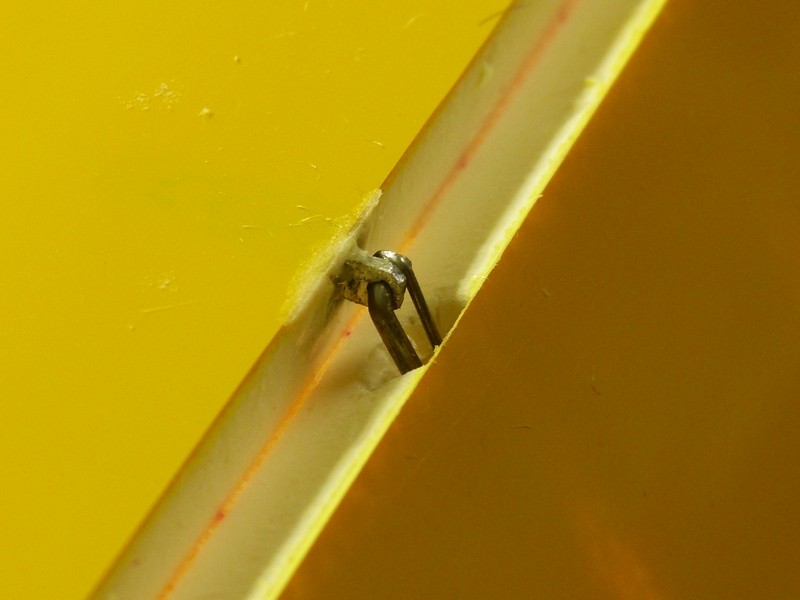

Faites vous même vos tringleries! P1150812
Une tête de tringle.

Faites vous même vos tringleries! P1150813
Et celle opposée.

Une petite astuce pour la fin, faire une toute petite amorce de coupure sur la CAP de 1,5 mm avant de la couder afin d'obtenir un angle vif.

2Faites vous même vos tringleries! Empty Re: Faites vous même vos tringleries! le Ven 22 Nov 2013 - 18:38

Invité


Invité
Bravo, un vrai Mac Julien :c03:

3Faites vous même vos tringleries! Empty Commande rayon vélo le Jeu 6 Fév 2014 - 21:51

papyjpm33

papyjpm33
Bonsoir
Depuis mes début en aéromodélisme j'utilise des rayons de vélo de récup et je visse une chappe coté filetage.
Voilà C simple et pas cher pour des commandes plus longues je rallonge avec des dominos d'électricien.
Amicalement
Jean pierre

4Faites vous même vos tringleries! Empty Re: Faites vous même vos tringleries! le Jeu 6 Fév 2014 - 22:00

jean-louis

jean-louis
Admin
Effectivement le rayon de vélo , c'est pas mal , j'utilise aussi


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .
