1Tiges de centrage  Empty Tiges de centrage Mer 25 Déc 2013 - 11:26

jean-louis

jean-louis
Admin

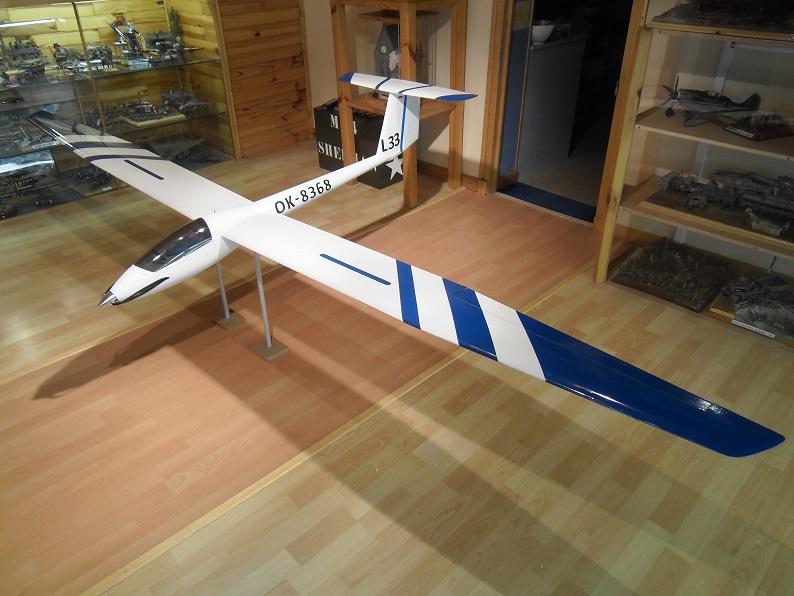

Salut à tous par curiosité , qu'utilisez vous comme matériel pour centrer vos avions , perso voila mes tiges de centrage .
2 tubes IRO , tube qui sert à passer des câbles élec , sur le haut un petit bout de cornière en plastique vissée sur son milieu avec boulon et écrou . Ceci reste libre de façon à basculer suivant le CG , la raison de mettre un bout de cornière plate est que ça permet de bien poser l'avion et surtout de ne pas abimer les ailes si les tiges avaient été en pointe . La ligne rouge sur la cornière sert à bien aligner le point de CG de l'avion sur l'axe des tiges .

[Vous devez être inscrit et connecté pour voir cette image]


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

[Vous devez être inscrit et connecté pour voir cette image]

ASH26, ASW19, ASW27, Pilatus B4 5M, Corsair, Crobe, Excell 4004, Jedï, L33 Solo, Lidaile, P51 Mustang, Pitts, Prodij HM, Spitfire, Sun, Tomcat, ventus, Volcano.
 Radio: Horus X12S.
https://aeromodelisme.forumactif.org

2Tiges de centrage  Empty Re: Tiges de centrage Mer 25 Déc 2013 - 18:56

Invité


Invité

Très bien ce centreur! Il peut être utilisé pour les petits, les grands, les gros, les maigres, les farfelus...(bon j’arrête)
Et il ne prend pas beaucoup de place!
Si on pinaillait, on pourrait rajouter une petite bande caoutchoutée ou siliconée sur le plat qui est en contact avec le planeur.
Ceci aurait pour but de favoriser l'adhérence pour ne pas que notre belle réalisation ne glisse.
C'est un outillage utile pour toutes les machines à voilures fixes.

3Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 9:14

reusseau



Je me sert tout simplement d'une cordelette d'un mètre environ. A chaque extrémité un simple écrous par exemple.
Je monte le planeur en prenant les extrémité de la cordelette entre le fuselage, et chaque nervure d'emplanture. L'écrous se trouvant a l'intrados , et au centre de gravite.


___________________________________________


Le savoir ne vaut que s'il est partagé"  " Savoir n'est pas savoir, si personne d'autre ne sait ce que l'on sait"
    "Une question n'est idiote dès lors qu'elle n'a pas été posée"  "Plus on partage, plus on possède. Voilà le miracle

4Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 13:29

goliath59



Salut,

je n'ai pas fait dans l'originalité, j'utilise une balance de centrage multiplex

[Vous devez être inscrit et connecté pour voir ce lien]

5Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 13:40

guy

guy

goliath59 a écrit:Salut,

je n'ai pas fait dans l'originalité, j'utilise une balance de centrage multiplex

la [Vous devez être inscrit et connecté pour voir ce lien]
la différence avec le bout de ficelle et les écrous ................
ben ............c'est le prix
vous me direz : quand on aime on compte pas  lol!  lol!
et il y a aussi l'encombrement


___________________________________________


TOUT COMPRENDRE   VAUT MIEUX QUE TOUT SAVOIR
je suis responsable de ce que je dis , mais pas de ce que vous comprenez.

slt @+
GUY

6Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 16:40

Invité


Invité

Une autre méthode très intéressante est de pendre le modèle avec une ficelle dont une extrémité est reliée au nez et l'autre en haut de la dérive.
La ficelle suportant le modèle à centrer est accrochée à un crochet du plafond par exemple.
L'aplomb de ce crochet désigne le CG.
Le fait d'ajouter du poids dans le nez fait reculer la machine, le crochet étant fixe, l'aplomb (donc le CG) est plus avant.
Un fil à plomb pendu aucrochet montre bien le point de centrage.

7Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 19:09

jean-louis

jean-louis
Admin

goliath59 a écrit:Salut,

je n'ai pas fait dans l'originalité, j'utilise une balance de centrage multiplex

[Vous devez être inscrit et connecté pour voir ce lien]
je m'y étais intéressé à ces tiges ,je trouvais ça pas mal du tout


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

[Vous devez être inscrit et connecté pour voir cette image]

ASH26, ASW19, ASW27, Pilatus B4 5M, Corsair, Crobe, Excell 4004, Jedï, L33 Solo, Lidaile, P51 Mustang, Pitts, Prodij HM, Spitfire, Sun, Tomcat, ventus, Volcano.
 Radio: Horus X12S.
https://aeromodelisme.forumactif.org

8Tiges de centrage  Empty Re: Tiges de centrage Jeu 26 Déc 2013 - 21:16

Bub 11

Bub 11

Vouai pour les tiges c'est simple , ça à l'air de bien fonctionner ....... et   ....... c'est pas cher !!!!!!!


___________________________________________


[Vous devez être inscrit et connecté pour voir cette image]

9Tiges de centrage  Empty Re: Tiges de centrage Ven 27 Déc 2013 - 12:24

avt47

avt47

Bonjour les gens  Very Happy ,

Une autre variante [Vous devez être inscrit et connecté pour voir ce lien] (en bas de page) avec en plus, le calcul du V longitudinal, un lien vers le site de Pierre RONDEL où il y a un article détaillé sur le centrage dès la conception.
En début de page l'analyse du centrage en fonction du comportement en vol...

Comme outils pour visualiser le bon centrage par rapport au point théorique, il y a aussi la méthode "P-M" un peu moins précise mais complètement adaptée à l'usage "terrain".

A+.

Arnaud.
