26Flyer - Page 2 Empty Re: Flyer le Dim 12 Oct 2014 - 11:33

Bub 11

Bub 11
la forme change par rapport au premier Flyer ?


___________________________________________


Flyer - Page 2 Comman10

27Flyer - Page 2 Empty Re: Flyer le Lun 13 Oct 2014 - 12:07

ronan


par rapport à ce qui a été dit, je me permets juste de compléter :

Par rapport au poids du fuseau, celui ci est en lui même important, mais ce qui me semble primordial c'est la répartition . Sur la limande je sors maintenant des fuseaux + lourd qu'avant 300 grs mais je stratitife de façon à mettre le minimum de plomb pour le centrage.

Sur les ailes, j'ai fait un choix différents "des Rennais":
Je coffre au samba 6/10, et un longeron qui fait seulement 15 cm pour reprendre l'effort de la clé.le but est de sortir une aile légère et qui ne marque pas trop dans les transports ou VTPR ( voltige TROP près du relief)...

A+

28Flyer - Page 2 Empty Re: Flyer le Lun 13 Oct 2014 - 23:38

Invité


Invité
Bonsoir

D'une manière générale, il faut essayer de se rapprocher des 2/5 pour le poids d'une paire d'aile.
Jojo, la paire d'aile de ton Exca light n'est pas plus légère? Car Eric m'a dit qu'il essayait de se tenir à 350 gr chacune et ceci correspond plus avec la règle de 2/5 (pour un planeur d'1,6 kg environ).
Tout à fait d'accord avec toi Ronan, la chasse au poids est importante mais le CG l'est aussi car, pour exemple, à quoi bon un fuso léger dont tout le poids serait à l'arrière?
Le poids n'est pas gênant s'il est bien placé.
Sur un planeur pur, renforcer l'avant d'un fuselage est une bonne chose car il faut du poids, il est mieux que ça soit en accu (et encore que maintenant il est possible d'avoir beaucoup d'autonomie sans beaucoup de poids) ou en renforçant plutôt qu'en bourrant avec des parpaings!
Mais sur un planeur motorisé dans le nez (nous n'avons décidément pas fini de rappeler que nous n'avons pas la chance d'avoir vos pentes...), il faut embarquer un moteur et un accu qui pèsent...
Donc, dans ce cas, la donne est différente car si on veut rester léger il ne faut pas concevoir trop lourd à l'avant, avancer au maximum l'accu dont la taille sera fonction du centrage.
Même règle pour les ailes, le poids n'est pas trop gênant s'il est placé proche du fuso pour diminuer l'inertie en roulis. Important dans les figures telles que les tonneaux déclenchés ou il est recherché des arrêts de figure nets. Ceci concerne la vitesse de mise (ou arrêt) en roulis, pas la vitesse de roulis!

Pour revenir sur le Flyer "nouvelle génération", oui il diffère de ligne, mais peu et il garde les mêmes côtes mais il perd le Mad-stab qui ne sont, à mon gout, que "marrantes" au début, originales mais grandes consommatrices d'énergie, et ne sont pas des figures travaillées, on ne peut pas non plus espérer voir le planeur restituer après une figure pour en enchainer une autre...
Et il est vrai aussi que je n'ai toujours pas posté de photo du "bébé"
Alors le voici.

Flyer - Page 2 Img_2016
La ligne change, là c'est question de goûts.

Flyer - Page 2 P1190710
Un moule s'est fait pour produire!

Flyer - Page 2 Img_2017
Mais il faut passer par le moulage. Le fuselage est moulé sous une pression de 1,5 kg, ça pousse si fort qu'il faut vaincre plus de 2 tonnes d'efforts!
Comme vous pouvez le voir, la dérive est faite en sandwich, elle est moulée entière avec son volet.

Flyer - Page 2 Img_2018
Les rondelles qui recevront les tétons d'indexage de l'aile sont posés au moulage, comme ça plus de problème de calage d'aile!

Flyer - Page 2 Img_2019
Pose de la vessie, fermeture du moule puis mise sous pression qui va plaquer les bandes de chevauchement et évacuer l'excédent de résine dans le but d'obtenir un rapport poids/résistance idéal.
Les fuselages réalisés pèsent en moyenne 250 gr volet de dérive compris, ils sont constitués d'un tissu de 80 ou 160 gr puis d'un 300 gr.

Flyer - Page 2 P1190813

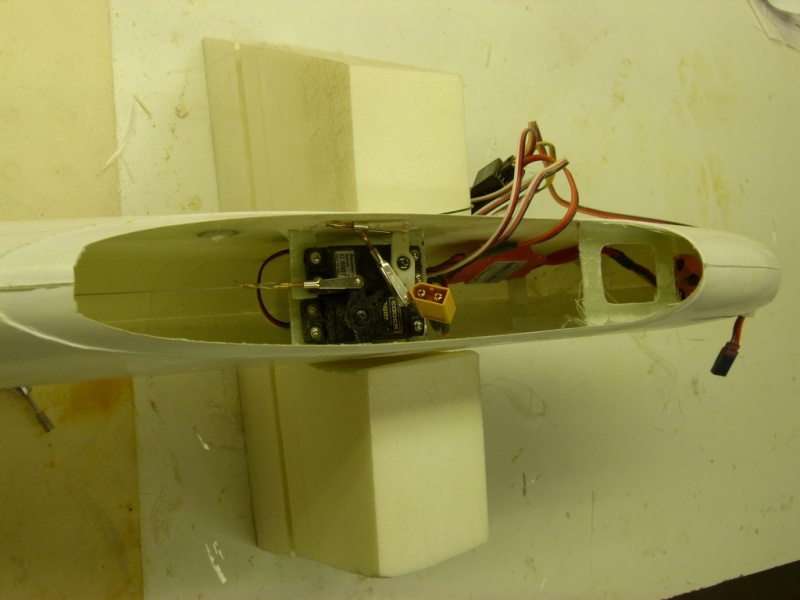

Vue de l'installation radio, les servos sont côte à côte pour qu'ils soient bien avancés. On aperçoit le couple qui recevra l'accu 3S, celui-ci est disposé verticalement pour avancer les masses mais aussi pour faciliter son changement et son branchement.

Julien

29Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 0:57

Bub 11

Bub 11
:c03: beau travail et toujours bien expliqué !!! En effet un moule c'est fait pour produire , c'est un "team " flyer .......


___________________________________________


Flyer - Page 2 Comman10

30Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 8:02

ronan


très sympa le nouveau flyer ...
A propos de sandwich, quand je veux me donner la peine, j'en fait un sur le fuseau à parit du BA jusqye 10 10cm derrière le bord de fuite. Pour cela j'utilise un feutre de verre de 3mm. La différence de rigidité est étonnante...
A+

31Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 11:52

jean-louis

jean-louis
Admin
hier soir j'ai collé les tétons d'indexage des ailes et il a de la gueule ce planeur , maintenant que Juju a mis les photos , on va pouvoir y aller car vu qu'il est le concepteur du planeur ça lui revenait de droit de mettre la 1er photo de son bébé .


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

32Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 13:58

baronrouge

baronrouge
Superbe, j'adore la ligne !
Mi-Excalibur, mi-Air 100... Wink Very Happy

33Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 21:17

jean-louis

jean-louis
Admin
De mon coté  mise en place des servos de dérive et profondeur .

Flyer - Page 2 Dsc_0147

Voila ce que ça va donner une fois monté , avec certainement une petite déco perso en sup.

Flyer - Page 2 Dsc_0148

Flyer - Page 2 Dsc_0149


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

34Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 21:31

Bub 11

Bub 11
Alors moi je suis toujours en admiration devant le boulot que vous faites !!!!!! Beau planeur ..... JL tu  le motorises on dirait ?


___________________________________________


Flyer - Page 2 Comman10

35Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 21:35

jean-louis

jean-louis
Admin
Oui oui avec moteur


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

36Flyer - Page 2 Empty Re: Flyer le Mar 14 Oct 2014 - 22:04

ronan


belle déco !

37Flyer - Page 2 Empty Re: Flyer le Mer 15 Oct 2014 - 12:52

Invité


Invité
Quelle gueule!!!!

38Flyer - Page 2 Empty Re: Flyer le Mer 15 Oct 2014 - 17:58

Invité


Invité
Le boulot du jour :

mise en place du pendulaire dans la dérive + collage des tubes et des rondelle, pose du stab pour vérification de la géométrie.
Flyer - Page 2 Img_0823

Flyer - Page 2 Img_0824

ça prend forme tranquillement :hlhlhl:

la suite au prochain numéro.

39Flyer - Page 2 Empty Re: Flyer le Mer 15 Oct 2014 - 19:00

jean-louis

jean-louis
Admin
ça avance bien tout ça :hlhlhl:  , va y avoir du Flyer en l'air


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

40Flyer - Page 2 Empty Re: Flyer le Mer 15 Oct 2014 - 20:49

Invité


Invité
Maintenant qu'il y en a plusieurs de complet, on devrait, à quelque chose près, avoir un idée du poids de chacun.
Tu as pesé le tien JL en le centrant à peu près?

41Flyer - Page 2 Empty Re: Flyer le Mer 15 Oct 2014 - 20:59

jean-louis

jean-louis
Admin
Non pas encore pesé le mien , je vais voir ça d'ici peut , demain finition de ponçage et je vais essayer de passer la peinture  , donc par la suite je n'y toucherais plus pendant au moins 48H, pour ne pas y faire de marque .


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

42Flyer - Page 2 Empty Re: Flyer le Jeu 16 Oct 2014 - 17:35

Invité


Invité
Aujourd'hui :

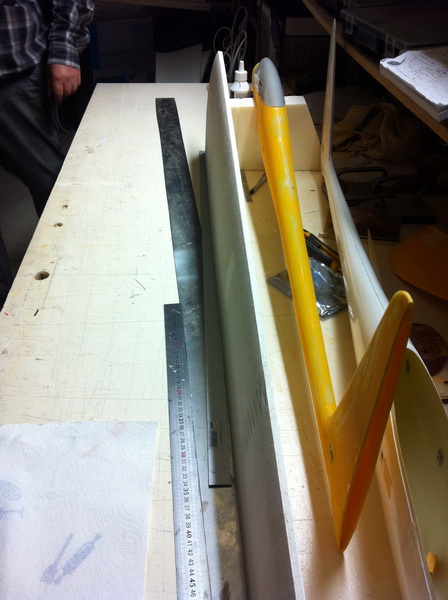

découpe des BA en stiro, puis pose des nouveaux BA en balsa 8x10
Flyer - Page 2 Img_0825
Flyer - Page 2 Img_0827

voila le travail une fois collé
Flyer - Page 2 Img_0828

Ensuite découpe des ailerons
Flyer - Page 2 Img_0829

et des puits de servos
Flyer - Page 2 Img_0830

une fois terminé
Flyer - Page 2 Img_0831

à bientôt pour la suite.

43Flyer - Page 2 Empty Re: Flyer le Jeu 16 Oct 2014 - 18:47

Bub 11

Bub 11
merci pour la continuité de tes photos , super travail !!!!!!


___________________________________________


Flyer - Page 2 Comman10

44Flyer - Page 2 Empty Re: Flyer le Jeu 16 Oct 2014 - 20:58

jean-louis

jean-louis
Admin
ça bosse dur :hlhlhl:  du coté de Virazeil.
De mon coté , j'ai fait une pesée de l'ensemble , sans compter la peinture à venir et les câbles de dérive , je suis à 2004 g , j'espère que je n'aurais pas besoin de plomber pour équilibrer.


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

45Flyer - Page 2 Empty Re: Flyer le Ven 17 Oct 2014 - 21:54

jean-louis

jean-louis
Admin
Voila le fuseau de peint .

Flyer - Page 2 Dsc_0150

et là au moins on verra que c'est un Flyer.

Flyer - Page 2 Dsc_0151


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

46Flyer - Page 2 Empty Re: Flyer le Ven 17 Oct 2014 - 21:56

Bub 11

Bub 11
Ca bosse dur .....aussi du coté du Mas  !!!!!!!!! Joli , joli !!!!!


___________________________________________


Flyer - Page 2 Comman10

47Flyer - Page 2 Empty Re: Flyer le Ven 17 Oct 2014 - 21:57

Bub 11

Bub 11
PS : il a vraiment une bonne bouille ce flyer !


___________________________________________


Flyer - Page 2 Comman10

48Flyer - Page 2 Empty Re: Flyer le Sam 18 Oct 2014 - 23:12

Invité


Invité
Super cette déco, c'est de l'autocollant ou de l'entoilage, JL?
Au Grézet, ça glande...

49Flyer - Page 2 Empty Re: Flyer le Sam 18 Oct 2014 - 23:21

jean-louis

jean-louis
Admin
juju_47 a écrit:Super cette déco, c'est de l'autocollant ou de l'entoilage, JL?
Au Grézet, ça glande...
C'est de l'entoilage


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

50Flyer - Page 2 Empty Re: Flyer le Dim 19 Oct 2014 - 21:08

jean-louis

jean-louis
Admin
Ce soir déco du stab , dérive et verrière .

Flyer - Page 2 Dsc_0152

Flyer - Page 2 Dsc_0153


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Flyer - Page 2 Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org
