Une dérive démontable en un tour de main!

Aller en bas  Message [Page 1 sur 1]

Invité


Invité

Voici comment obtenir une dérive démontable sans aucun outil ni pièce mobile de verrouillage.

Ceci n'est valable que lorsque celle-ci est actionnée par des câbles aller-retour car ceux-ci travaillent en tension uniquement.
Le principe est simple, ces câbles sont (modérément) tendus donc le bas de la dérive (les câbles sont dans la partie inférieure) est tenue vers l'avant du modèle.

Personnellement, je procède ainsi.

Les 2 extrémités de la partie fixe de la dérive sont pourvues de pattes en alu qui dépassent de 8 mm environ.
Celle du haut est simplement percée tandis qu'une saignée est réalisée dans celle du bas.
Une corde à piano de faible longueur (3 cm environ) est solidaire du volet de dérive aux 2 extrémités de celle-ci, elles assureront l'articulation.
Le volet est lui aussi équipé de 2 pattes alu pour y accrocher les câbles de part et d'autres de cette dernière. Une saignée est aussi réalisée (par l'arrière) sur chacune d'elle.

Le volet de dérive est donc enfilé par le bas dans l'articulation supérieure, la partie inférieure est poussée vers l'avant et est guidée dans la saignée.
Accrocher les câbles des 2 côtés du volet puis agrafer les chapes au palonnier du servo de dérive.

Pour le démontage, méthode inverse, il suffit juste de dégrafer une chape du palonnier de servo et tout tombe!

Voici quelques photos qui permettront d'éclaircir tout ceci...

[Vous devez être inscrit et connecté pour voir cette image]

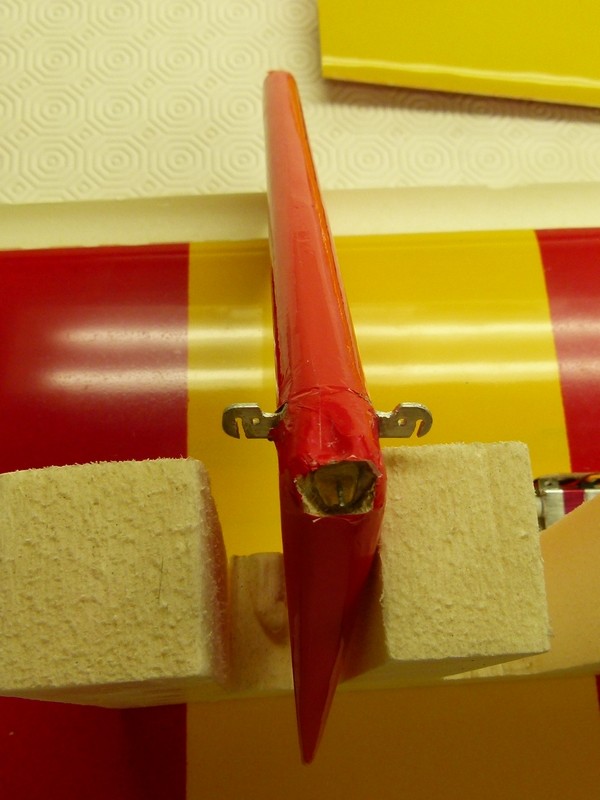

Le volet de dérive vue du bas avec ses 2 saignées de câbles.


[Vous devez être inscrit et connecté pour voir cette image]
L'encoche (ou saignée) du bas de la partie fixe ainsi que la floche du câble.

Attention de ne pas faire dépasser la CAP inférieure trop bas car si elle venait à s'accrocher dans la sol, c'est le servo qui prend...

jean-louis

jean-louis
Admin

C'est curieux ça , j'ai fait la même chose 🇭🇹


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

[Vous devez être inscrit et connecté pour voir cette image]

ASH26, ASW19, ASW27, Pilatus B4 5M, Corsair, Crobe, Excell 4004, Jedï, L33 Solo, Lidaile, P51 Mustang, Pitts, Prodij HM, Spitfire, Sun, Tomcat, ventus, Volcano.
