Charnières

Aller en bas  Message [Page 1 sur 1]

1Charnières Empty Charnières le Mer 3 Fév 2016 - 21:47

jean-louis

jean-louis
Admin
Voila un petit tuto sur la fixation et la sécurisation des charnières, petite astuce que m'a donné Pascal Cépéda de Silence model .


Prenez une lame de scie à métaux, la couper en pointe et de façon à garder les dents à arracher la matière en tirant.
Charnières 20160113


Planter cette pointe, à l'emplacement de la charnière après avoir fait une entaille avec un cutter. Tirer en suite la lame et les copeaux de balsa seront arrachés d’où le sens des dents de la lame. Voila ce que ça donne.
Charnières 20160115

Enlever un peut de matière pour l'emplacement de l'axe de la charnière.

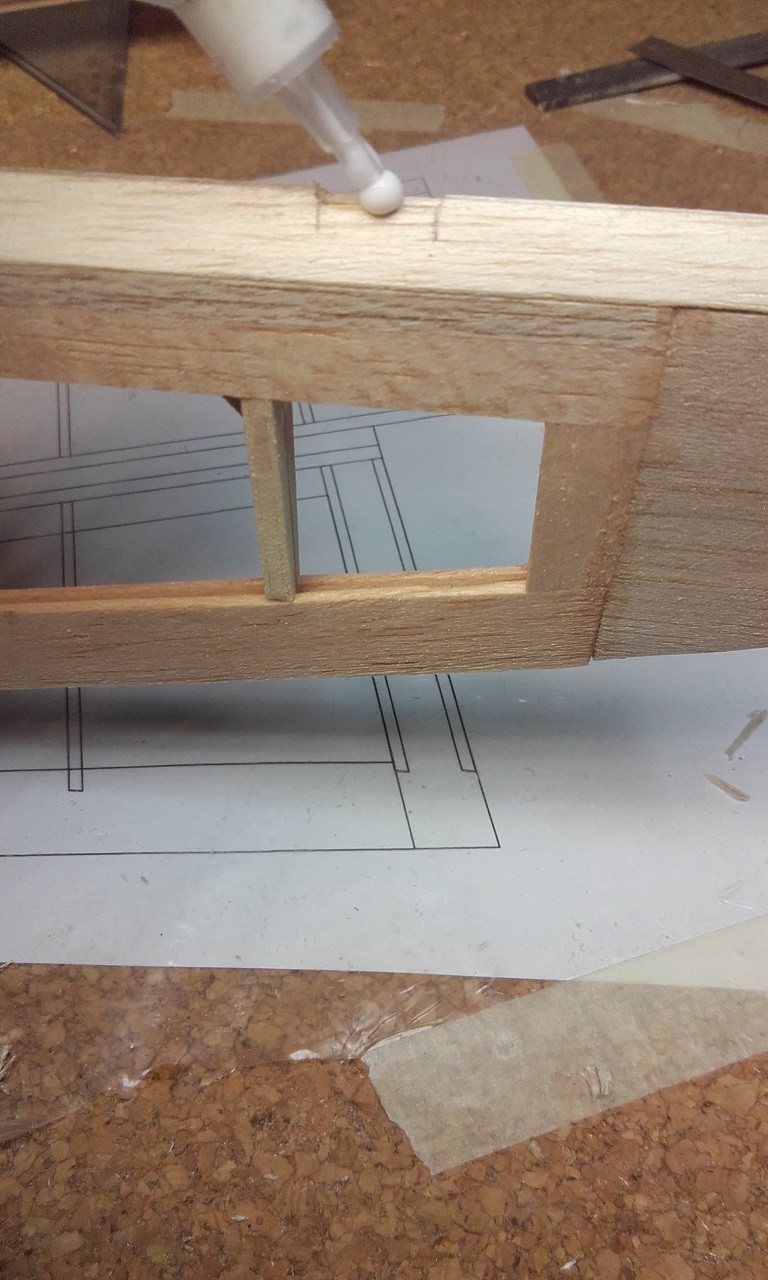

Mettre de la colle blanche dans l'emplacement de la charnière et la positionner.
Charnières 20160116

Pour la sécuriser, percez un trou de part en part en traversant la charnière et collez un cure dent part exemple toujours avec la colle blanche.
Charnières 20160117

Charnières 20160118

Il ne reste plus qu'à couper et poncer le cure dent et le tour est joué.
Charnières 20160119


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Charnières Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

2Charnières Empty Re: Charnières le Mer 3 Fév 2016 - 21:56

avt47

avt47
Charnières 3947791487 .


___________________________________________


Ni constructeur, ni modéliste mais heureux adepte de la tribu Jivaro...
www.jivaro-models.org Charnières Jivaro11

3Charnières Empty Re: Charnières le Mer 3 Fév 2016 - 22:01

guy

guy
finement joué
Charnières 3947791487 Charnières 3947791487


___________________________________________


TOUT COMPRENDRE   VAUT MIEUX QUE TOUT SAVOIR
je suis responsable de ce que je dis , mais pas de ce que vous comprenez.

slt @+
GUY

4Charnières Empty Re: Charnières le Mer 3 Fév 2016 - 22:10

clave m

clave m
c est bien mais

pas facile d entoiler avec les charnières en place


moi je prépare les entailles   j entoile  et après je pose les charnières que je bloque pour dessous  avec 2 petites vis 2x10   2x12  ou2x16  tout dépend de l épaisseur de la baguette qui reçoit les charnières

en plus  tu peux les ressortir sans problème  (pour des réparations  par exemple)

je pense qu il est préférable de les poser après avoir entoilé


___________________________________________


le V D P ------ VIVRE    DÉTENTE   PLAISIR
SLT
 MICHEL

5Charnières Empty Re: Charnières le Mer 3 Fév 2016 - 23:10

jean-louis

jean-louis
Admin
Ce que j'ai oublié de dire c'est que l'on peut changer l'axe de la charnière par une petite corde à piano de façon à ce qu'elles soient démontables, donc ça peut être entoilé après montage.


___________________________________________


Le top c'est d'avoir autant d’atterrissages que de décollages .

Charnières Sans_t10

ASH26, ASW15b, ASW19, ASW27, Chocolatin', Corsair, Crobe, Fish, Fun acro, Jedï, L33 Solo, Lidaile, Manuréva, Phoenix, Pilatus B4, Polaris, Prodij HM, Spirit, Volcano, X-Race. Radio: Horus X10S.
http://aeromodelisme.forumactif.org

6Charnières Empty Re: Charnières le Jeu 4 Fév 2016 - 8:58

Bub 11

Bub 11
Bien , bien tout ça , alors avant ou après ?????  lol!


___________________________________________


Charnières Comman10

7Charnières Empty Re: Charnières le Jeu 4 Fév 2016 - 12:46

guy

guy
Charnières Dsc01233
j'ai trouvé ça  chez stauf
elle sont démontées  y a plus qu'a assembler a la demande
c'est petit mais ça existe en plus gros


___________________________________________


TOUT COMPRENDRE   VAUT MIEUX QUE TOUT SAVOIR
je suis responsable de ce que je dis , mais pas de ce que vous comprenez.

slt @+
GUY

8Charnières Empty Re: Charnières le Jeu 4 Fév 2016 - 18:28

clave m

clave m
attention avec ces charnières

bon pour du dépron

les axes ne tiennent pas en place

j ai failli perdre un avion avec ça  le volet de profondeur est tombé a l atterrissage  les axes s étaient sortis


___________________________________________


le V D P ------ VIVRE    DÉTENTE   PLAISIR
SLT
 MICHEL
